小型挖掘機上的電磁閥有很多種，首先我們要知道電磁閥工作原理，挖掘機械的電磁閥是利用電磁鐵推動閥芯來控制壓縮空氣方向，從而控制氣動執行器開關方向的。電磁換向閥根據不同要求可實現兩位三通、兩位五通等。

小型挖掘機用電磁閥

一、電磁閥的結構：線圈、磁鐵、頂桿。

小型挖掘機的電磁閥工作原理是當線圈接通電流后，產生了磁性，跟磁鐵相互吸引，磁鐵就拉動頂桿，關閉電源，磁鐵和頂桿復位，就完成了作業過程。

二、小型挖掘機上操作電磁閥用的電磁鐵分為交、直流兩種

交流電磁鐵的電壓一般為220V，其特點啟動力較大，換向時間短，價廉。但是當閥芯卡住不夠而使鐵芯吸不上時，電磁鐵容易因電流過大而燒壞，所以工作可能性較差，動作有沖擊，壽命較短。直流電磁鐵電壓一般為24V，其優點是工作可靠，不會因閥芯卡住而燒壞，壽命長。

三、電磁閥的分類

1、直動式電磁閥

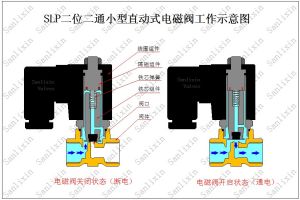

（直動式電磁閥工作原理）

通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打來。斷電時，電磁閥消失，彈簧把關閉件壓在閥座上，閥門關閉。其特點是在真空、負壓、零壓時能正常工作，但是通徑一般不超過25mm。

2、先導式電磁閥

（先導式電磁閥工作原理）

通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開。斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。其特點是流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件。

3、分布直動式電磁閥

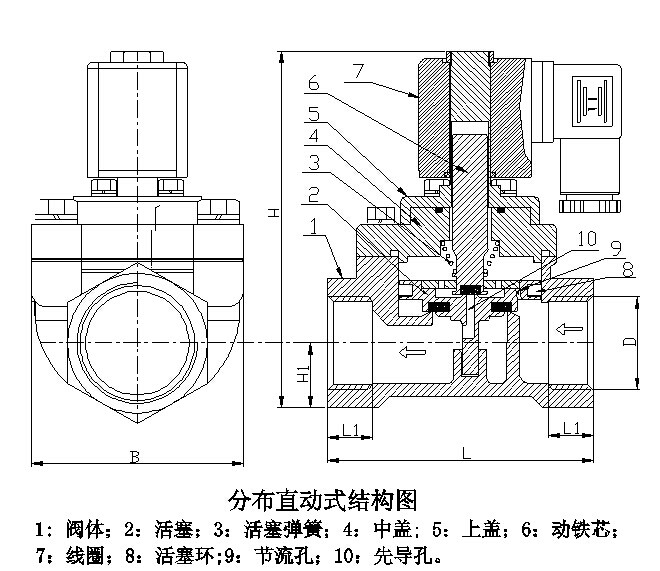

（分布直動式電磁閥工作原理）

它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開;斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。其特點是在零壓差或真空、高壓時亦能可調動作，但功率較大，要求必須水平安裝。
